自動激光焊接機激光器采用高科技制造，由光具座、聚光腔、YAG晶體、泵浦氙燈、膜片架、指示光源、機罩等主要部件組成。
基于工業控制現場總線的智能化高精度恒流型開關電源，是Nd：YAG脈沖激光器的標準配套電源。其人機界面友好，提供電源工作各項參數及狀態的顯示，具備水溫、水壓、缺相、過流、過壓等各項報警功能，提示信息完備。通過激光功率/能量檢測單元，實現激光實際參數及波形的顯示，進而實現激光能量負反饋控制。通過觸摸+鍵盤的方式，實現激光電源的直接控制操作，同時具備串行通訊接口，可通過上位PC機來進行激光電源的控制管理。
產品特點
? 激光器使用壽命長，免維護，無耗材，確保低維護成本
? 30%左右的電光轉換效率，極低的運行成本
? 科學緊湊的設計與強制風冷技術，保證較小的占地面積
? ±1%的能量穩定性保證了產品的加工良率
? 高達2500HZ的重復頻率，可實現薄板高速焊接
? 大大優于傳統硬光路的光束質量，焊斑美觀均勻，甚至能達到無痕焊接的效果
應用范圍
廣泛應用于各類金屬材料的精細焊接，特別適用于手機、電腦、消費電子產品及3C配件的外表面精細焊接

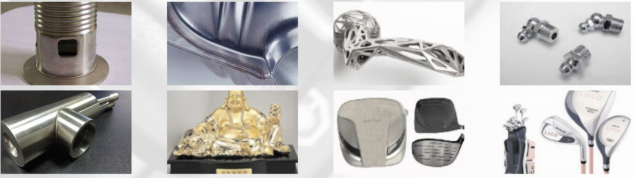

焊接樣品
|
設備型號 |
HT-W150FD |
HT-W300FD |
|
激光功率 |
150W |
300W |
|
峰值功率 |
1500W |
3000W |
|
單脈沖能量 |
≤15J |
≤30J |
|
功率穩定度 |
±1% |
|
|
激光波長 |
1064nm |
|
|
激光模式 |
Pulsed or CW |
|
|
脈沖寬度 |
0.2~50ms |
|
|
脈沖頻率 |
1~2500Hz |
|
|
焊斑直徑r |
0.2-1.5mm |
|
|
設備功耗 |
1.2KW |
2.4KW |
|
供電要求 |
AC220V single phase |
|
|
定位系統 |
紅光輔助定位，選配夾具或視覺定位 |
|
|
配套系統 |
振鏡一體式焊接工作臺、XY運動平臺，機械手 |
|
|
冷卻方式 |
風冷 Air Cooling |
|
|
主機尺寸 |
1400*650*1200mm |
|
|
環境要求 |
溫度5~35℃,濕度5%~75% |
|
